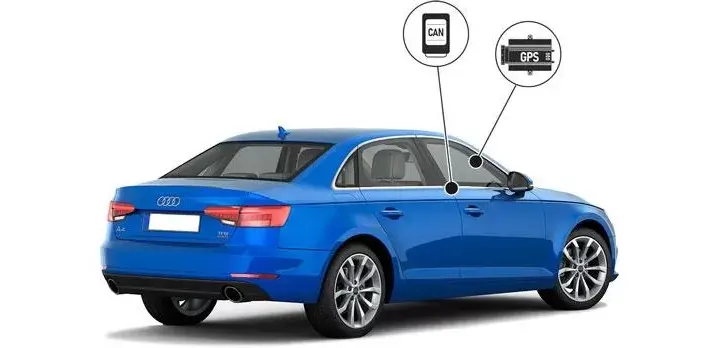

Can-шина (Controller Area Network) — это стандартная сетевая технология, которая используется для обмена данными между различными устройствами в автомобилях, промышленных системах и других областях применения. Как работает Can-шина в автомобиле? Принцип ее работы основан на протоколе передачи данных, который позволяет устройствам в сети обмениваться информацией без использования сложных и дорогостоящих проводных соединений.
На чем построена работа CAN-шины?
Шина CAN работает на основе множественного доступа с последовательным обменом данными. Она использует двухпроводную линию связи, на которой все устройства подключены параллельно. Шина передает данные в форме сообщений, которые могут быть отправлены и приняты любым устройством в сети.
CAN-шина использует метод подавления коллизий, что позволяет избежать конфликтов при одновременной передаче данных несколькими устройствами. Каждое из устройств передает сообщения в сеть с помощью арбитража, где устройства с наивысшим приоритетом имеют преимущество перед другими. Это обеспечивает эффективный обмен данными в сети.
Какое должно быть сопротивление на CAN-шине?
На CAN-шине должно быть определенное сопротивление для обеспечения правильной работы сети. Обычно используется сопротивление величиной 120 Ом, которое располагается на каждом конце шины. Это называется «терминирующее сопротивление». Оно служит для предотвращения отражения сигналов и обеспечения согласованности импеданса на шине.
Как измерить сопротивление CAN-шины?
Измерение сопротивления на CAN-шине можно выполнить с помощью мультиметра или другого измерительного прибора. Для этого необходимо отключить все устройства от шины и подключить мультиметр к двум ее концам. Затем остается измерить сопротивление между двумя проводниками шины. Обычно оно должно быть около 120 Ом, но допустимые отклонения могут быть указаны в спецификации конкретной системы.
Что входит в CAN-шину?
CAN-шина состоит из нескольких основных компонентов.
- Устройство передачи и приема данных (CAN-контроллеры). Это микроконтроллеры или специальные чипы, которые управляют передачей и приемом данных по шине CAN.
- Линия связи. Двухпроводная физическая линия, по которой передаются данные между устройствами. Она может быть реализована с помощью кабеля и разъемов.
- Терминаторы. Это резисторы сопротивлением 120 Ом, которые устанавливаются на концах CAN-шины для предотвращения отражения сигналов и обеспечения правильного импеданса.
- Устройства на шине. Речь идет о подключенных к CAN-шине датчиках, актуаторах, контроллерах и других элементах системы. Они обмениваются данными по шине, используя протокол CAN.
- Контроллеры и программное обеспечение. Они позволяют настраивать параметры шины, мониторить передаваемые данные и выполнять другие функции.
Все эти компоненты работают вместе для обеспечения эффективного и надежного обмена данными по CAN-шине. Они позволяют различным устройствам в системе взаимодействовать, передавать информацию и контролировать различные процессы.
Если же вы хотите узнать про CAN-шины как можно больше и научиться самуму программно управлять техникой, то сайт https://microtronic.com.ua/ru/news/190-can с готовностью поможет вам в этом.
Сколько вольт должно быть на CAN-шине?
CAN-шине не требуется напряжение определенной величины. Вместо этого CAN-шина использует дифференциальный сигнал, где разница потенциалов между двумя проводами определяет передаваемые данные. Обычно в системах CAN используется напряжение в диапазоне от 2,5 до 3,5 вольт.
Как разбудить CAN шину?
Для пробуждения CAN-шины используется специальный сигнал, который называется «Wake-up». Этот сигнал генерируется устройством-отправителем для активации остальных устройств на шине. Обычно это делается путем отправки специального «Wake-up» сообщения по CAN-шине. При получении этого сообщения устройства на шине переходят в активное состояние и начинают обмениваться данными.
Сколько проводов задействовано в одной CAN шине?
CAN-шина использует два провода для передачи данных и питания. Один провод называется CAN High (CAN-H), а другой — CAN Low (CAN-L). Дифференциальный сигнал передается по этим проводам, а разница потенциалов между ними определяет передаваемые данные. Кроме того, CAN-шину также необходимо питание для работы устройств, подключенных к ней.
Можно ли паять CAN-шины?
CAN-шину обычно не паяют напрямую, так как она использует специальные разъемы и провода для подключения устройств. При работе с CAN-шиной рекомендуется использовать соответствующие разъемы и кабельные системы, чтобы обеспечить надежное и безопасное соединение. В случае необходимости изменения или ремонта CAN-шинной системы, рекомендуется обращаться к специалистам, которые имеют опыт работы с такими системами и могут правильно выполнить необходимые манипуляции.
Сегодня CAN-шина является надежным и распространенным средством коммуникации в автомобильной, промышленной и других отраслях. Ее особенности делают CAN-шину востребованным средством передачи данных, способным обеспечить надежную и эффективную связь между различными устройствами.
